Господа радиоэлектронщики! Нид Хелп.

Суть такова. Есть черная коробочка. На ней 10 кнопок. Есть вход и выход и 10 (по количесву кнопок) вариантов прохождения сигнала внутри коробочки.

Как сделать, чтобы при нажатии определенной кнопки включался соответствующий вариант прохождения сигнала?


И еще. Подскажите, есть ли аналоги DIP переключателей, но с тремя контактами?

[krokodil]

digital_fox
Сколько входов и выходов на черной коробочке?

Есть ли групповые с тремя контактами - не знаю. Наверно есть.
Но можно набрать из одиночных ESP1010.
У них как раз габарит 2,5 мм.
www.platan.ru/pdf/ec282.pdf

[digital_fox]

Сейчас немного переформулирую попонятней

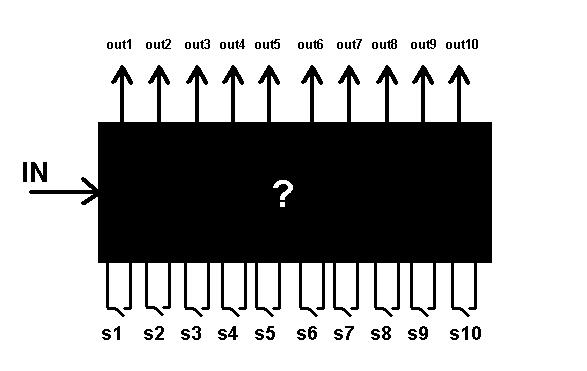

есть 1 аудиовход, 10 аудиовыходов и 10 переключателей, работающих на замыкание (нажали - контакт замкнут, отпустили - разомкнут).

Нужно сделать, чтобы при нажатии переключателя N аудио сигнал направлялся бы на выход N и это направление должно сохраняться, пока не будет нажат другой переключатель.

Присоединённое изображение

[krokodil]

Ваще это проще всего сделать на КМОП ключах. Какие-то КП из 574 серии. Для управления - триггеры.

Есть специализированые для аудио среди TDA, но я видел только "много входов - один выход". Если поискать, то наверняка и наоборот найдутся. Они могут быть с логическим управлением или с управлением по шине.
